继2022年，我校机械工程科研团队成员姜壹夫博士再次以第一作者/通讯作者身份，并以我校为第一单位，在腐蚀领域顶刊《Corrosion Science》发表重要研究成果。
图形摘要

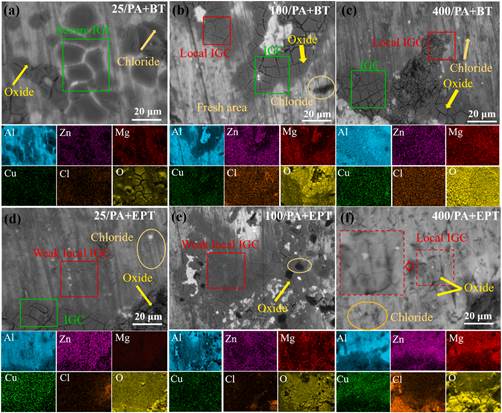

剥层腐蚀形貌分析

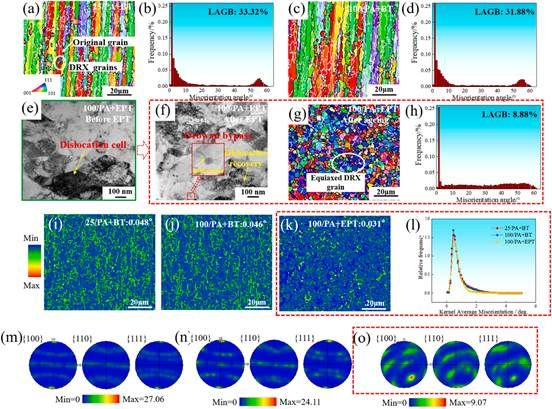

微观组织表征

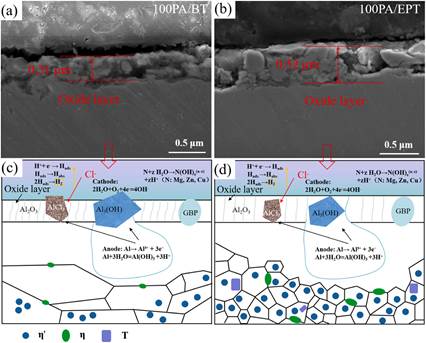

腐蚀机制分析
本研究采用100℃模具进行热压缩后，结合预时效与电脉冲处理（EPT），通过调控纳米颗粒结构实现了力学性能与耐腐蚀性能的协同提升。研究结果表明，EPT凭借其热效应与非热效应加速了沉淀析出过程。经EPT处理的试样表现出优异的耐腐蚀性，其厚氧化层、均匀分布的η′相以及高铜含量的大尺寸晶界沉淀相（GBP）有效抑制了阳极溶解，从而降低了腐蚀速率。与烘烤处理试样相比，腐蚀形貌由晶间腐蚀（IGC）/IGC+局部IGC转变为弱局部IGC。此外，提高模具温度与EPT的应用共同促进了应力腐蚀开裂（SCC）抗性的提升。EPT诱导形成的T相能够促使氢原子的重新分配，显著减少氢在其它有效陷阱的富集，从而增强SCC抗性。
（图文：郝杰 初审：王炳达 审核：刘劲涛 终审：王焕群）
